催化劑的宏觀性質

 形狀和粒度

（1）幾何形狀

      固體催化劑的幾何形狀隨制備方法及成型條件不同而有所不同。常見的催化劑形狀是球狀、條狀、柱狀、三葉草狀、片狀、齒球狀，還有網狀、粉末狀、微球狀、纖維狀、蜂窩狀及無規顆粒等。幾何尺寸有小至幾個微米，大到幾十毫米不等。催化劑成型顆粒的形狀及大小，一般是根據制備催化劑的原料性質及工業生產所用反應器要求確定的。固定床反應器常采用球狀、圓柱狀、三葉草狀及片狀催化劑；流化床反應器常采用直徑20～150μm或更大粒徑的微球催化劑，移動床反應器常采用直徑2～4mm或更大直徑的球形催化劑；懸浮床反應器則要求顆粒在液體中易懸浮循環流動，常采用微米級顆粒催化劑。

具有合適幾何形狀和尺寸的理想催化劑，應使流體通過由它構成的床層時，阻力小并呈均勻的流動分布，以獲得較好的傳熱傳質效果。

   試驗表明，流體通過固體顆粒床層的壓力降Δp可用下式表示：

Δp=2fmLG2(1-?)3-ndpds3-ng?3ρF                        (1-1)

式中 fm-阻力系數，其大小主要決定于雷諾數Re；

L-床層高度，m；

G-流體質量流速，kg/s?m2;

ε-床層自由空隙率，％；

dp-顆粒當量直徑，m；

g-重力加速度，9.81m/s2;

PF-流體密度，kg/m3;

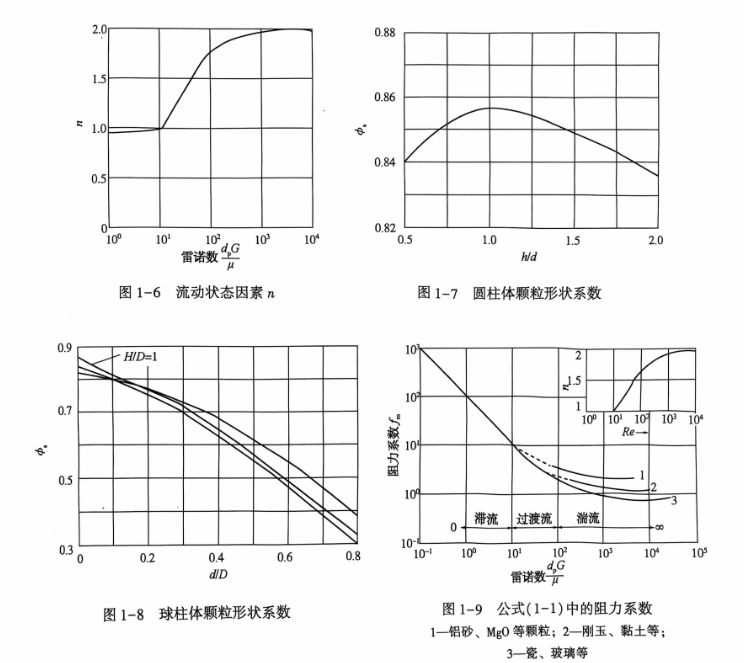

n-運動狀態指數，當Re<10,，呈滯流時，n=1，當10<Re<200，呈過渡流時， n=1.6，當Re>200，呈湍流時，n＝1.9（見圖1-6);

ф-顆粒形狀系數，指球形顆粒外表面積s與等體積任意形狀顆粒外表面積sp之比，即?s=ssp，用它表示顆粒球狀化的程度，當顆粒為球形時， ?s=1，當呈其他形狀時，?s<1，如圖1-7、圖1-8所示。

      如果其他因素不變，則阻力系數fm僅為雷諾數Re的函數。如圖1-9所示，在滯流區，fmn與Re成正比；在湍流區，fm與Re的0.1次方成反比。根據這種依賴關系，滯流區內的Δp與dp的二次方成反比，過渡區內的Δp與dp的1.4次方成反比，湍流區內的Δp與dp的1.1次方成反比。由此可見，如果從降低床層的壓力降角度考慮，應當盡量選用直徑大的顆粒，以減少動力消耗。

      在顆粒體積相等的狀況下，球形顆粒的外表面積為最小，Φ。值最大(?s=1)，床層阻力最小。所以，如按床層阻力最小的原則考慮，應當使用球形催化劑。但從內表面利用率考慮，內表面利用率還與單位體積的外表面積成正比。如表1-8所示，當顆粒外徑相同時，球體、圓柱體(d=h)和立方體單位體積的外表面積相等，而環柱體(d=2h=2d0)則最大，所以環柱體可以獲得最高的內表面利用率。因此，如從表面積利用率來考慮，應當選用環柱體催化劑。

                                                               表1-8 顆粒形狀及其單位體積的外表面積

形狀	外表面積	體積	外表面積／體積
球體	πd2	πd36	6d
圓柱體(d=h)	32πd2	πd34	6d
立方體	6d2	d3	6d
環柱體	158πd2	316πd3	10d

①d0--環柱體內徑。

另一方面，由式（1-1）可以看出，床層自由空隙率ε的指數越大，對壓力降Δp的影響也越大。相比之下， dp、?s對Δp的影響遠小于ε的影響。表1-9所示數據證實了上述看法。即ε提高約1倍，Δp相對減少4倍以上，而dp、?s提高同樣倍數時，Δp只相對減少1倍左右。所以，影響Δp的各種因素中，以ε為最主要，而環柱體顆粒床層的ε值最大，其Δp值應最小。



                                                                           表1-9 ε對Δp值的影響

自由空隙率ε	0.35	0.40	0.45	0.50	0.55	0.60
Δp相對減少值	1.00	1.50	2.10	2.90	3.90	5.00

綜上所述，在開發一種工業催化劑時，選擇催化劑的幾何形狀及尺寸，不但要考慮到催化劑的表面利用率，而且還要從催化劑顆粒形狀的制造難易、床層阻力大小、動力消耗、反應器形式等綜合加以考慮。

（2）粒度

       催化劑的粒度大小既與反應器的結構及單元設備的生產能力有關，還取決于催化反應的宏觀動力學。例如，管式反應器為降低反應床的阻力降，可采用粒度較大的環狀催化劑。當反應速率受內擴散控制時，一般就選擇粒度較小的催化劑，以提高內表面的利用率。工業用球形催化劑以1～20mm居多，其中以大于3mm的應用較廣。條狀催化劑常用直徑1~6mm 長為5～20mm。圓柱狀催化劑常用直徑2～25mm，高與直徑大體相同，圓片狀催化劑直徑常為2～10mm。無規顆粒則常為8～14目至2～4目（相當于1.17～9.5mm）。流化床用催化劑果粒一般為小于100μm的微球，顆粒過大，則流化性能較差，顆粒過細易由床層中的內旋分離器中跑出。如乙烯氧氯化制二氯乙烷反應用流化床催化劑顆粒平均粒度為40～80μm。
