高氣壓放電的基本原理

1.高氣壓放電簡介

     氣體放電燈可以分為低氣壓放電燈和高氣壓放電燈兩大類,兩種放電的性質有很大的不同。雖然光源的光效相差不大,但低氣壓放電燈的放電管相對比較大,這樣光源的亮度較低,而高氣壓放電燈的放電管比較緊湊,因此光源的亮度很高。另外,光源的功率不同,通常低氣壓放電燈的功率在100W以下,而高氣壓放電燈的功率在100W以上。這樣的區別導致兩者的使用場合有很大的不同,低氣壓放電燈可以使用在普通的照明中,高氣壓放電燈則應用在對光束亮度要求很高的場合。

2.高氣壓放電燈的基本結構

(1)放電管的結構

     盡管各種高氣壓放電燈的結構不太相同,但大體上的結構是十分類似的。圖3.3.1所示為高強度氣體放電(highintensity discharge,HID)燈的基本結構。在整個結構中,核心部分是放電管,工作時放電在這里發生,因此它是燈實際發光的部分。放電管中各部件必須滿足以下條件:

① 管壁材料:光通過率高,高的熔點和低的飽和蒸氣壓,耐腐蝕,氣密性好,抗溫度變化抗充氣壓力。目前,比較理想的材料是石英和多品氧化鋁陶瓷(polycrystalalumina，PCA)。②電極:導電性能好,高熔點,耐腐蝕,低的逸出功。目前,比較理想的材料是鎢,有些

情況下,摻雜一些其他的發射材料來降低電極的逸出功。

③ 封接材料:熱膨脹系數和放電管材料匹配,耐腐蝕,高熔點。目前,在石英燈管采用鉬箔(Mo)封接,在陶瓷燈管中采用鈮(Nb)封接。

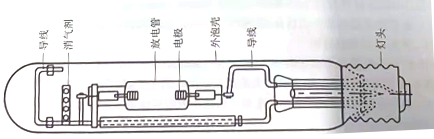

圖3.3.1 高氣壓放電燈的基本結構

(2)放電管的外泡殼

    在大多數高氣壓放電燈中,放電管外部有外泡殼,通常被鍍鎳鐵絲做成的框架支撐在外泡殼內,同時支撐導線還承擔給放電管供電的功能。高氣壓放電燈采用外泡殼結構主要有以下一些理由:

①防止接頭導線的腐蝕。

②可以使放電管在真空環境中工作,可以減少熱傳導的損失。這樣,在設計燈時,在定的功率下可適當增加光源放電管的體積。

③可以防止氣體在放電管管壁的擴散而導致放電管內氣體成分比例的改變,如為了降

低放電管中氫氣的蒸氣壓,就可以在外泡殼中安裝消除氫氣的消氣劑。與其他光源一樣,外泡殼的氣密封接通常采用芯柱結構,在芯柱里有兩個導線接頭和燈頭相連。燈頭的主要作用是和外界電源相連,同時也保證光源的放電管可以處在燈具恰當?shù)奈恢谩?/p>

3.高氣壓放電燈的填充物質

般在放電管內的填充劑包含一些物質,原則上可以分為3大類:啟動氣體、緩沖氣體和發光物質。不同種類的物質分別有不同的要求和具有不同的功能。

(1)啟動氣體

這是在燈沒有工作時就已經存在的氣體,它將在啟動時決定燈的特性直到燈預熱過程的結束。對啟動氣體的要求有:

①在一定氣壓下既有效防止電極濺射,又有比較低的擊穿電壓;

②在放電時熱量從管壁損失的貢獻小,即有小的熱導率。

目前,在實際生產中主要使用惰性氣體,特別是氬氣和氙氣,作為啟動氣體

(2)緩沖氣體

    這是放電燈在穩定工作時放電管中氣體的主要成分,它是決定燈的電特性和熱特性的主要因素。對緩沖氣體的要求有:

①足夠高的電場強度;

② 低的熱傳導率。

目前,光源中最主要的緩沖氣體是汞蒸氣。

(3)發光物質

    這是放電燈輻射光譜的元素。在有些高氣壓放電光源中,前面所講的緩沖氣體同時也是發光物質,如高壓汞燈。在其他一些放電燈中,會在放電管中填充少量的放電物質,這些放電物質在放電時呈氣態并承擔發射譜線的功能。對發光物質的要求有:

①在工作時,有足夠高的氣壓;

②在可見光范圍內,有比較合適的光譜分布;

③ 和放電管內其他部分沒有強烈的化學反應。

目前,經常使用的發光物質有 Hg、Na、Sc、TI、Dy 和 In 等。

4.高氣壓放電燈的電氣特性通常,高氣壓氣體放電燈需要一個相對較高的電壓進行點燃,使燈內的啟動氣體進行放電來預熱燈管,直到發光氣體有足夠的氣壓。為了降低啟動電壓可以適當減少啟動氣體的充填量,但啟動氣體還有抑制電極在預熱階段的濺射作用,因此在實際情況中,一般采用的啟動氣體壓強在1330Pa左右。有時,為了提高燈的其他性能,需要較高氣壓的啟動氣體,這時通常會內置一個觸發裝置來幫助啟動。

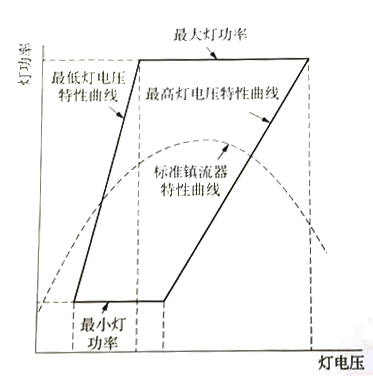

圖 3.3.2 高氣壓放電燈鎮流器特性范圍的四邊形圖

     由于氣體放電燈的負阻抗特性,因此需要鎮流器來進行鎮流。高氣壓放電燈多數工作在交流狀態下，一般采用電抗器件作為鎮流器。根據燈的不同種類、類型及其應用的需求,可配置不同形式的鎮流器電路,使鎮流器電路和燈最佳匹配。燈在使用時,各種因素的變化(電源電壓的變化、燈性能隨時間的變化、燈具內反射器效率的變化和使用環境的變化等),都會使高氣壓放電燈的電氣特性發生變化。為了使鎮流器的特性曲線適應這些動態的變化,并確保燈在壽命期間的任何動態變化,鎮流器的電氣性能參數變化應該限制在一定的范圍內,如圖3.3.2所示。不同型號和功率的燈的特性范圍是不同的,為了得到符合工作要求的匹配,在選擇鎮流器時,應該使鎮流器的特性曲線保證在四邊形圖的范圍內。
